CP278型电动油脂泵是一种电机驱动齿轮泵,属于顺置式结构：电机设在上方，油箱及泵芯设在下方。内含自动卸荷阀、调压阀、搅拌及压送油脂的螺旋桨等，属间歇工作泵。用于需周期工作的容积式定量集中润滑系统。电动泵的工况受外来指令控制，得电泵油，失电停泵及自动卸压。
    电源电压：DC24v，额定功率≤120w；额定压力5.0MPa；额定流量120ml/min。适用润滑介质：000#、00#、0#油脂。
 “CP278”电动泵工作原理：电机采用双动力输出，外圈低速旋转驱动螺旋桨及搅拌棒，用于搅拌及压送油脂，解决油脂凝固及起助吸作用；内圈高速旋转驱动泵芯泵油。

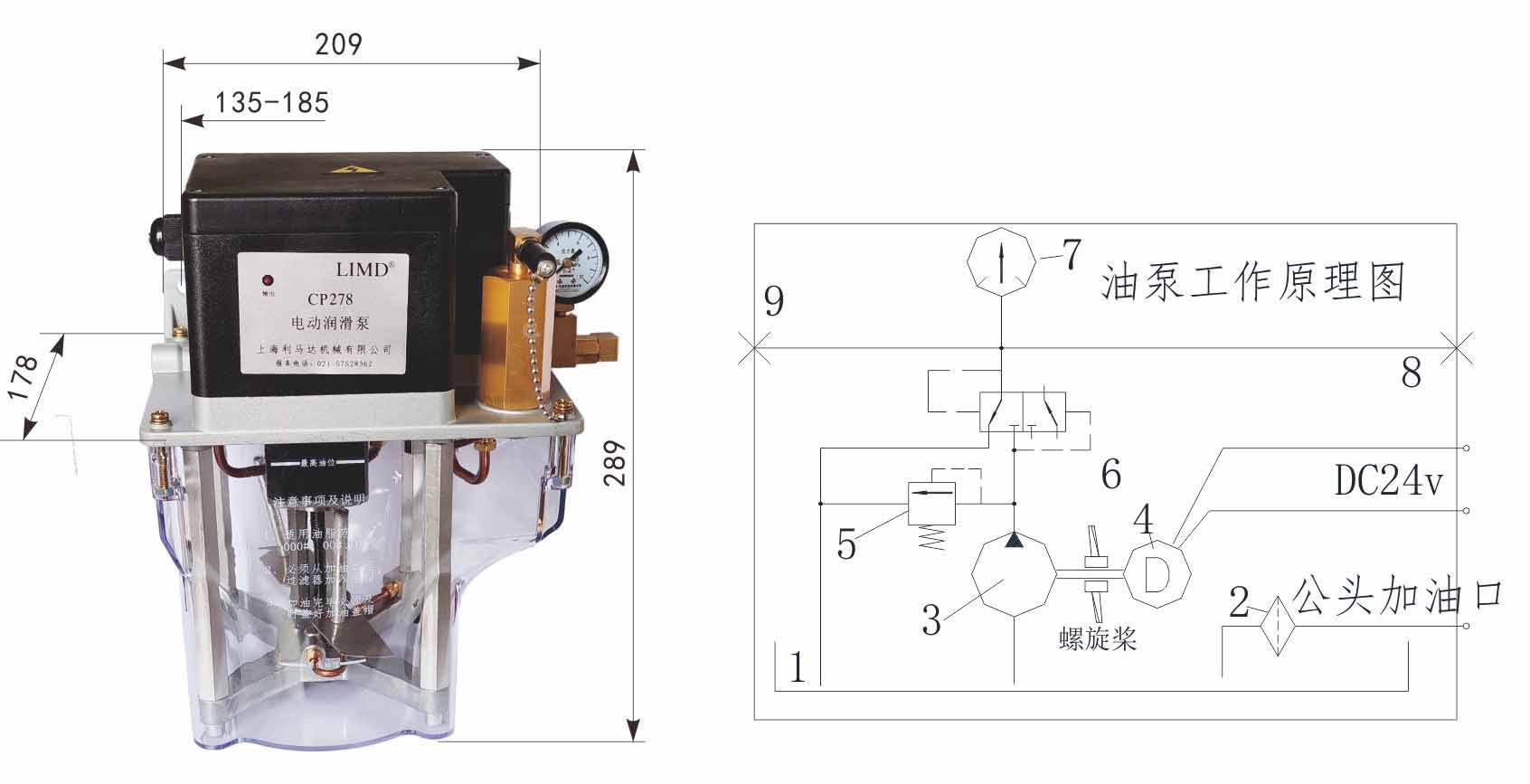

   电机1得电，内圈高速动力驱动泵芯3运转，从油箱1吸入油脂，泵出高压油源。再经自动换向阀6压送至输出口8和9输往系统。电机失电,停止泵油。自动换向阀6在差压信号的作用下恢复至左位机能，沟通主管路卸荷通道。系统压力由调压阀5控制，压力表7显示。

使用与调整
    1.润滑泵适用环境温度：-5°C～65°C；润滑介质：000#、00#、0#油脂。
    2.向油泵添加润滑油脂，可用采用快插母头插入“油脂过滤器上的公头进油口”，加入量应在油箱的油位线范围内。向油泵加油结束后请及时盖上公头加油口的橡胶盖帽。当感觉加油阻力增大，透明油箱内油脂过滤器流出的油量变少时，就应拆下油脂过滤芯清洗。
    3.油泵应水平安装，应尽量避免在有腐蚀性气体、尘埃和高湿环境下使用。
    4.接线时，打开上罩盖，按接线图所示，黑色1、2接入DC24V电源,3接地，接线时应注意电源的正负极性，不能接反。正常转向是从油泵上面往下看螺旋桨顺时针旋转；如果正负极接反，则电源指示灯不亮，螺旋桨逆时钟旋转。接通电源后，不允许打开罩盖,以防发生电击危险。
    5.油泵得电，电源指示灯亮，油泵供送压力油源；油泵失电则电源指示灯灭、停止泵油并且自动卸压。润滑工况由主机电控箱控制。
    6.油泵工作压力由调压阀控制，调压阀设在中框左后侧，调压方便。调压时请松开并帽，顺时针旋拧调压螺钉压力升高，反之压力下降。调压结束后请锁紧并帽。出厂时均已调好（5.0 MPa）且锁紧。用户一般不要随意调节。
