 油脂润滑泵 >> 电动油脂泵 >> CP258电动润滑泵
产品货号:
112410431216
产品名称:
CP258电动润滑泵
规  格:
产品类别:
油脂润滑泵
产品备注:

   产 品 说 明

一、概述

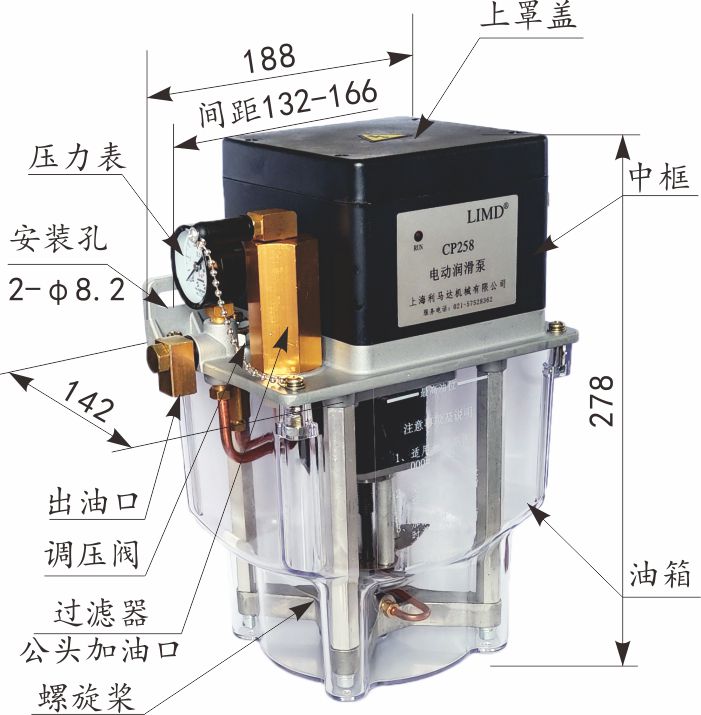

   CP258型电动油脂泵是一种电机驱动齿轮泵,属于顺置式结构:电机设在上方,油箱及泵芯设在下方。内含自动卸荷阀、调压阀、搅拌及压送油脂的螺旋桨等,属间歇工作泵。用于需周期工作的容积式定量集中润滑系统。电动泵的工况受外来指令控制,得电泵油,失电停泵及自动卸压。
    电源电压:DC24v,额定功率≤120w;额定压力5.0MPa;额定流量120ml/min。适用润滑介质:000#、00#、0#油脂。
二、工作原理
  “CP258”电动泵工作原理:电机采用双动力输出,外圈低速旋转驱动螺旋桨及搅拌棒,用于搅拌及压送油脂,解决油脂凝固及起助吸作用;内圈高速旋转驱动泵芯泵油。

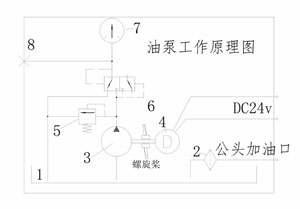

    电机1得电,内部高速动力驱动齿轮泵3运转,从油箱1吸入油脂,泵出高压油源。再经自动换向阀6压送至输出口8输往系统。电机失电,停止泵油。自动换向阀6在差压信号的作用下恢复至左位机能,沟通主管路卸荷通道。系统压力由调压阀5控制,压力表7显示。
三、使用与调整
    1.润滑泵适用环境温度:-5°C~ 65°C;润滑介质:000#、00#、0#油脂。
    2.向油泵添加润滑油脂,可用采用快插母头插入“油脂过滤器上的公头进油口”,加入量应在油箱的油位线范围内。向油泵加油结束后请及时盖上公头加油口的橡胶盖帽。当感觉加油阻力增大,透明油箱内油脂过滤器流出的油量变少时,就应拆下油脂过滤芯清洗。
    3.油泵应水平安装,应尽量避免在有腐蚀性气体、尘埃和高湿环境下使用。
    4.接线时,打开上罩盖,按接线图所示,黑色1、2接入DC24V电源,3接地,接线时应注意电源的正负极性,不能接反。正常转向是从油泵上面往下看螺旋桨顺时针旋转;如果正负极接反,则电源指示灯不亮,螺旋桨逆时钟旋转。接通电源后,不允许打开罩盖,以防发生电击危险。
    5.油泵得电,电源指示灯亮,油泵供送压力油源;油泵失电则电源指示灯灭、停止泵油并且自动卸压。润滑工况由主机电控箱控制。
    6.油泵工作压力由调压阀控制,调压阀设在中框左后侧,调压方便。调压时请松开并帽,顺时针旋拧调压螺钉压力升高,反之压力下降。调压结束后请锁紧并帽。出厂时均已调好(5.0 MPa)且锁紧。用户一般不要随意调节。
