   您当前的位置:首页 - 产品中心
 稀油润滑泵 >> 数控容积式 >> GP468数控润滑泵
产品货号:
630956116
产品名称:

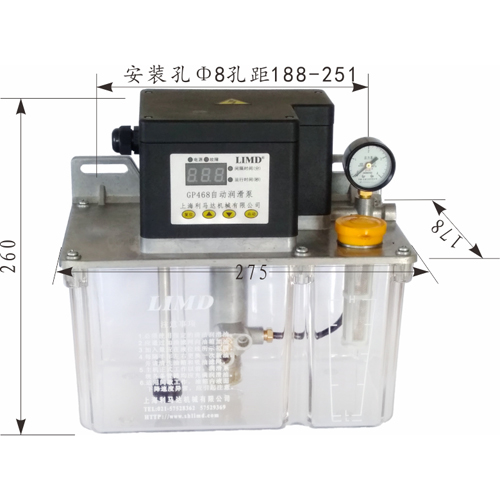

GP468数控润滑泵
规  格:
产品类别:
稀油润滑泵
产品备注:

   产 品 说 明

一、概述
   “GP468”智能润滑泵,内含“SK6”型控制器、自动卸荷阀、自动排气内阀、溢流阀、低油位报警、压力开关等,其中压力开关使用寿命高达100万次,属间歇工作泵。用于需周期工作的容积式定量集中润滑系统。泵油间歇时间设置范围:1~999分钟(倒计时),具有断电记忆功能;每次泵油时间长短根据环境温度变化、负载多少自动调整;油泵的运行时间和间歇时间均采用数码管显示。
    工作电源:AC220v,50/60(Hz); 功率:60(w);额定压力:2.5(MPa);额定流量:160(ml/mim); 油箱容量:4升;适用介质:N32#~N320#润滑油。


二、工作原理
   “GP468”智能泵工作原理:将间歇时间设定后,即进入间歇计时状态,中途断电再次通电后继续递减计时,累计计满预设的间歇时间。“SK6”型控制器确认常开型压力开关
8复位的前提下(断态信号,通态报警),控制电机4运转驱动齿轮泵3泵油,经自动换向阀6压送至输出口9输往润滑系统。当系统分油结束,压力上升到压力开关动作压力时,“SK6”型控制器指令油泵电机继续运转10秒钟(这是保压时间,可调)。期间系统压力稳定到溢流阀5的调定压力(保压)。停泵时,换向阀6在差压信号的作用下恢复至左位机能,沟通主管路卸荷通道。系统压力卸压。油箱油位下降到下限位置时,油位开关1发通态信号。额定压力由调压阀5控制,压力表7显示。


三、电气接线说明
    1、电源引线端接到AC220V电源,必须长供电,否则功能休止;
    2、联控输出(常开常闭可选择)接到主机控制端。不需要联控主机工况的可让其悬空。
四、使用与调整
    1.参考“电气接线说明”连接。只要接通电源,绿色“电源灯”常亮;当油泵电机处于运转状态,绿色“运行灯”闪烁;当油泵电机处于停止状态,黄色“间歇灯”闪烁;当红色“故障灯”闪烁且数码管显示 :“-E1”时表示低油位报警,“-E2”时表示卸压故障(压力开关没有复位,处于通态信号),“-E3”时表示上次泵油时欠压故障(低压力报警,压力开关没有发出通态信号)。
    2.油泵按键说明
2.1复位键,按此键完成一次完整的工作循环。完整的工作循环是:
①检测压力开关是否复位,没复位则报警显示“-E2”,复位则进入第二阶段;②启动油泵泵油,从设定的最长泵油时间开始倒计时,期间如果一直没有压力开关的通态信号,则报警并显示“-E3”,当系统压力达到压力开关动作值时,即进入第三阶段;③保压阶段,保压时间倒计时归零,进入第四阶段;④待机阶段,计满间歇时间开始下一循环。
2.2增加键,当进入相应设置状态后,数码管闪烁显示对应的时间设定值,按此键对应的时间设定值将累加1。
2.3减少键,当进入相应设置状态后,数码管闪烁显示对应的时间设定值,按此键对应的时间设定值将累减1。
2.4点动键,在工作状态时,点按此键结束当前工作;在间隔状态时,按此键则进入点动工作状态,数码管累加显示工作秒数。
    3.工况设置(各类时间设置)
3.1 设置间歇时间:在间歇状态下长按增加键5秒进入间隔时间调整状态,松开按键。再点按增加键或减少键来调整需要的间隔时间值,当目标值出现即松开按键,10秒后生效,可调整范围为1-999分钟。
3.2 设置最长泵油时间:在间隔状态下同时按住增加键和减少键5秒,进入最长时间调整状态界面,松开按键。再点按增加键或减少键来调整需要的最长泵油时间值,当目标值出现即松开按键,10秒后生效。
3.3 设置保压时间:在间隔状态下,先按住减少键不松开再同时按住点动键,5秒直到数码管闪烁,松开按键。再点按增加键或减少键来调整需要的保压时间值,当目标值出现即松开按键,10秒后生效,可调整范围为0-60秒钟。
    4.注意事项
4.1 必须经过加油过滤器加入规定牌号的润滑油,加入量应在油标规定的范围内。
4.2 压力由溢流阀控制。顺时针旋拧压力阀调接螺钉,压力升高;反之降低,出厂时均已调好2.5MPa。用户一般不要随意调节。

点击数:2034  录入时间:2018/6/30 【打印此页】 【关闭
