“CP822-T8J”系列电动润滑泵是一款单相电机驱动齿轮泵。内含自动卸荷阀，属间歇工作泵。根据不同用途，可选择配置液位开关、压力开关。用于需周期工作的容积式定量集中润滑系统。电动泵的工况受外来指令控制。
　　工作电源：AC220V；50～60Hz
　　功率: 60W;
　　额定压力：1.8MPa；
　　额定流量：200ml/min。
　　适用润滑介质：N32#～N68#。
　　“CP822-T8J”系列电动润滑泵广泛应用于机床、纺机、印机、塑机、电梯、木工、食品、包装等机械设备的润滑。

型号编制说明

工作原理

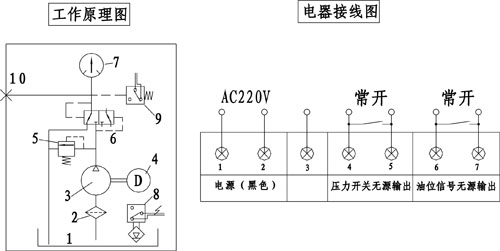

　　“CP”电动泵工作原理:电机4得电，驱动齿轮泵3运转.通过吸油滤网2从油箱1吸入润滑油,经自动换向阀6压送至输出口10输往系统。电机失电,停止泵油。换向阀6在差压信号的作用下恢复至左位机能，沟通主管路卸荷通道。系统压力经自动换向阀6快速卸荷到油箱.系统压力由调压阀5控制，压力表7显示。油位开关8和压力开关9作为选配件。

五、使用与调整

    1.本系列润滑泵适用环境温度：-5°C～ 40°C；电源电压：AC220v±5％；润滑介质：N32#～N68#润滑油。应尽量避免在有腐蚀性气体、尘埃和高湿环境下使用。
    2.每次应添加清洁的润滑油，加油时翻开加油盖，经加油滤网注入，加入量应在油箱的油位线范围内。每半年须清洗一次油箱，同时清洗或更换加油滤网和油泵吸油滤网。
    3.“ CP”型电动泵面板设工作指示灯。得电泵油，指示灯亮，油泵工作，输出润滑油。失电时油泵停止工作，指示灯灭。工况由外来信号控制。
    4.接线时，取下罩盖，将电源线穿过电缆接头，接与两黑色接线端，装上罩盖才可通电。接通电源后，不允许打开罩盖，以防发生电击危险。若要取压力、油位信号，可按上罩盖内的“线路图”联接。5X20 1A保险丝在罩壳内。
    5.系统压力由调压阀控制。顺时针旋拧压力阀调节螺钉，压力升高；反之，压力降低。出厂时均已调好（1.8MPa）且锁紧。用户一般不要随意调节。
