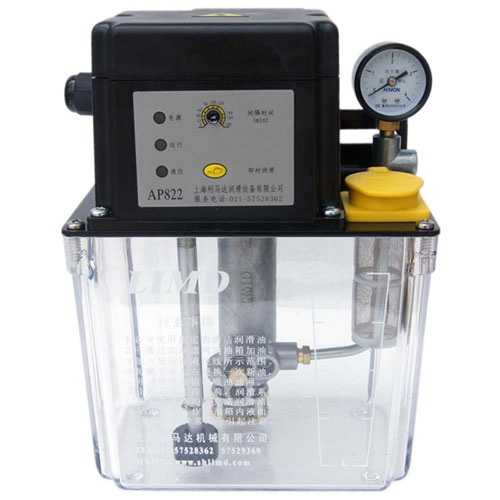

“AP822”系列自动润滑泵是一种电机驱动齿轮泵。含“MY”型控制器、自动卸荷阀、液位开关等。属间歇工作泵。用于需周期工作的容积式定量集中润滑系统。接通电源,即可自动工作。具有液位报警、输出联控信号等功能。 工作电源:AC220V;50~60Hz 功率: 60W; 额定压力:1.8MPa; 额定流量:200ml/min。 适用润滑介质:N32#~N68#。 “AP822”系列自动润滑泵广泛应用于机床、纺机、印机、塑机、电梯、木工、食品、包装等机械设备的润滑。

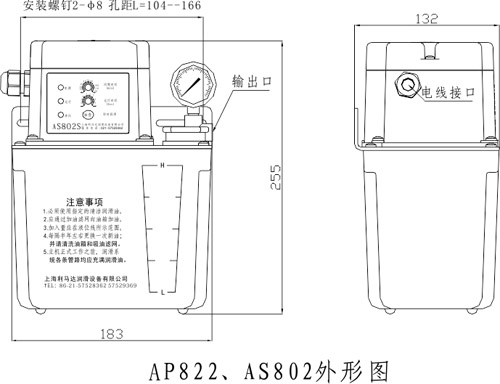

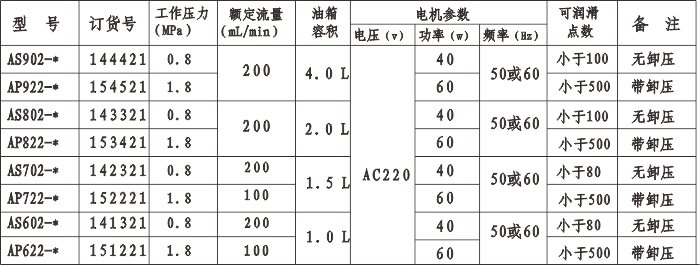

型号编制说明

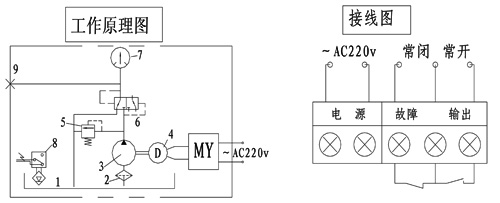

工作原理 “AP”自动泵工作原理:将间歇时间、工作时间设定后,“MY”型控制器控制电机4的工作和间歇。电机4得电,驱动齿轮泵3运转。通过吸油滤网2从油箱1吸入润滑油,经自动换向阀6 压送至输出口9 输往系统。电机失电,停止泵油,换向阀6 在差压信号的作用下恢复至左位机能,沟通主管路卸荷通道。系统压力经自动换向阀6 快速卸荷到油箱。系统压力由调压阀5控制,压力表7 显示。液位开关8随时检测油位,输出无源常开信号。
使用与调整 1.润滑泵适用环境温度:-5℃~ 40℃;润滑介质:N32#~N68#润滑油。 2.每次应添加清洁的润滑油,加油时翻开加油盖,经加油滤网注入,加入量应在油箱的油位线范围内。每半年须清洗一次油箱,同时清洗或更换加油滤网和油泵吸油滤网。 3.油泵应水平安装,应尽量避免在有腐蚀性气体、尘埃和高湿环境下使用。 4.接线时,打开罩盖,按上图所示接入AC220v电源线,另设低液位无源输出的三个端子可供用户联控主机:中间是公共端,左边为常闭端,右边为常开端。不需要联控则无须连接。装上罩盖才可通电。通电后,不允许打开罩盖,以防发生电击危险。 5.泵面板设有电源、工作和低液位三只指示灯、间歇时间调节旋钮,及点动按钮。 6.接通电源,电源指示灯亮。先将间歇时间旋钮调到合适值,可在调试中按实际情况予以修正。油泵进入自动工作状态。泵油时,工作指示灯亮。泵油结束即进入间歇计时状态;计满“间歇时间”又进入下一工作循环,周而复始,直到切断电源。泵油时间已设定。按“点动润滑”,即泵油。停止泵油,系统压力即自动卸荷。 7.系统压力由调压阀控制。顺时针旋拧压力阀调节螺钉,压力升高;反之,压力降低。出厂时均已调好(1.8MPa)且锁紧。用户一般不要随意调节。 |
